隨著無線通信設備的普及，電磁干擾（EMI）污染問題日益嚴峻，亟需開發高性能電磁屏蔽材料。傳統金屬屏蔽材料雖導電性強，但存在密度高、易腐蝕、反射主導機制等缺陷，難以滿足現代電子設備輕量化、低反射的需求。同時，如何通過材料設計與結構創新，在保證高效電磁屏蔽性能的同時實現低反射和可諧調，成為該領域面臨的重大挑戰。

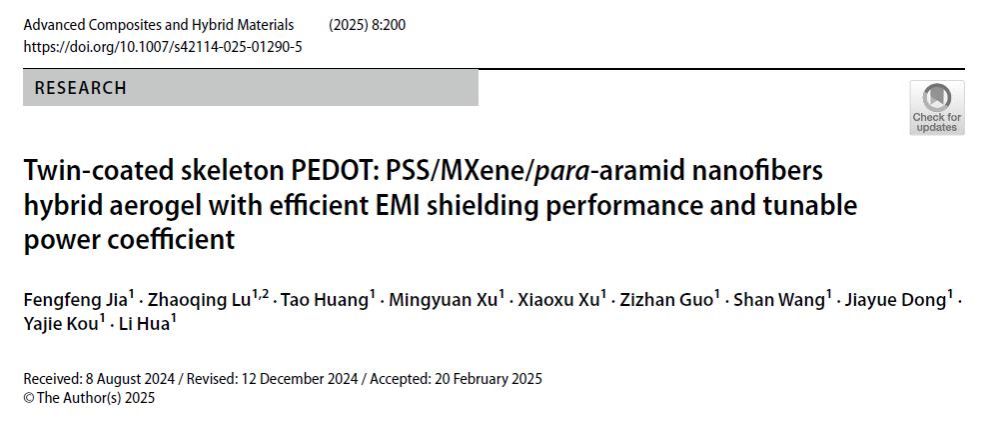

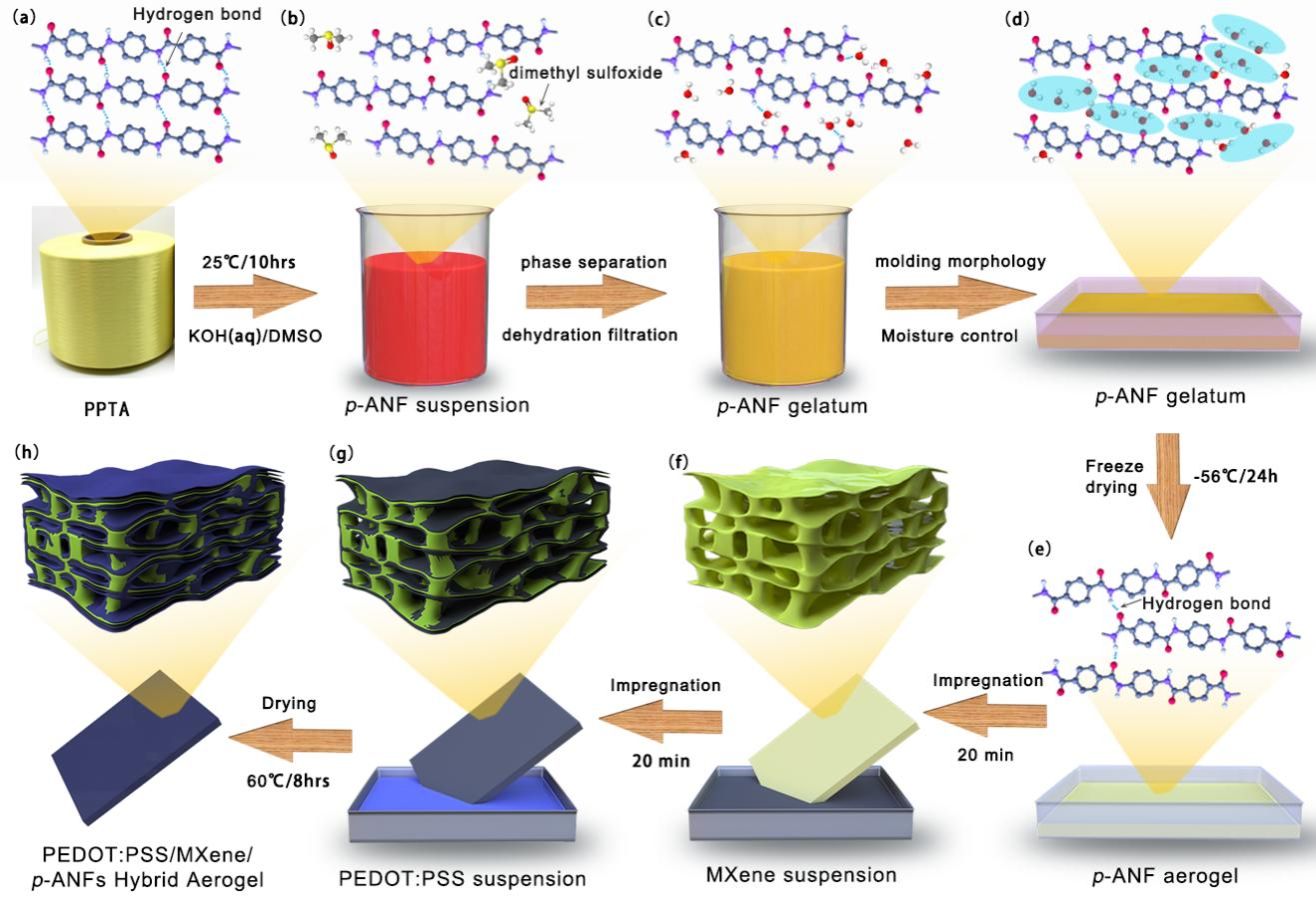

研究團隊提出“雙涂層骨架”設計策略，通過對位芳綸納米纖維（p-ANF）構建多孔骨架，依次浸漬MXene薄片與PEDOT:PSS導電鏈，形成分層多孔結構。該多孔結構壓縮形變可調控孔隙率，進而實現“反射-吸收”機制的靈活切換，為低反射和可諧調設計提供了新思路。相關工作以“Twin-coated Skeleton PEDOT: PSS/MXene/para-aramid Nanofibers Hybrid Aerogel with Efficient EMI Shielding Performance and Tunable Power Coefficient”為題發表在國際期刊《Advanced Composites and Hybrid Materials》（IF=23.2）。論文第一作者為師資博士后賈峰峰，通訊作者為陜西科技大學陸趙情、花莉教授。

文章亮點如下：

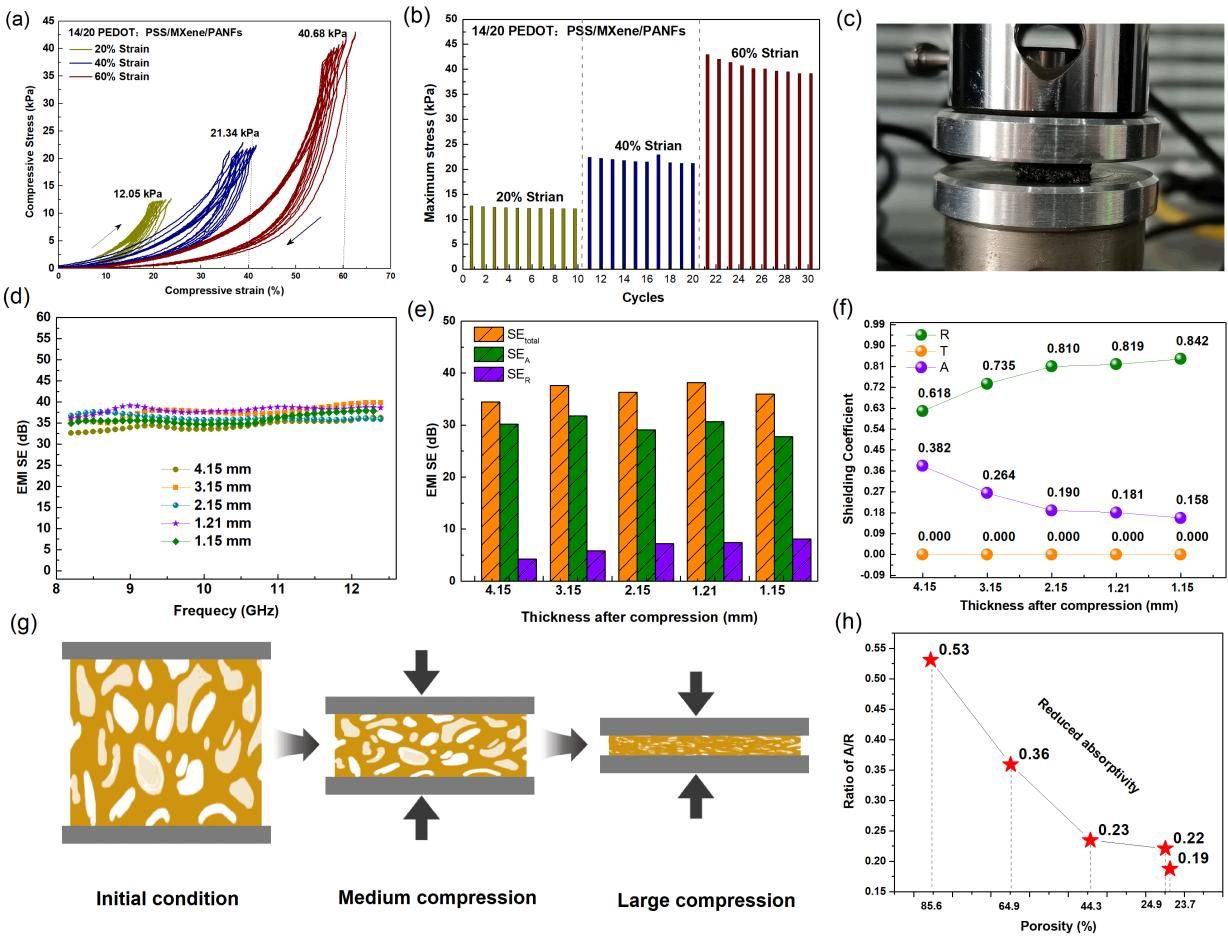

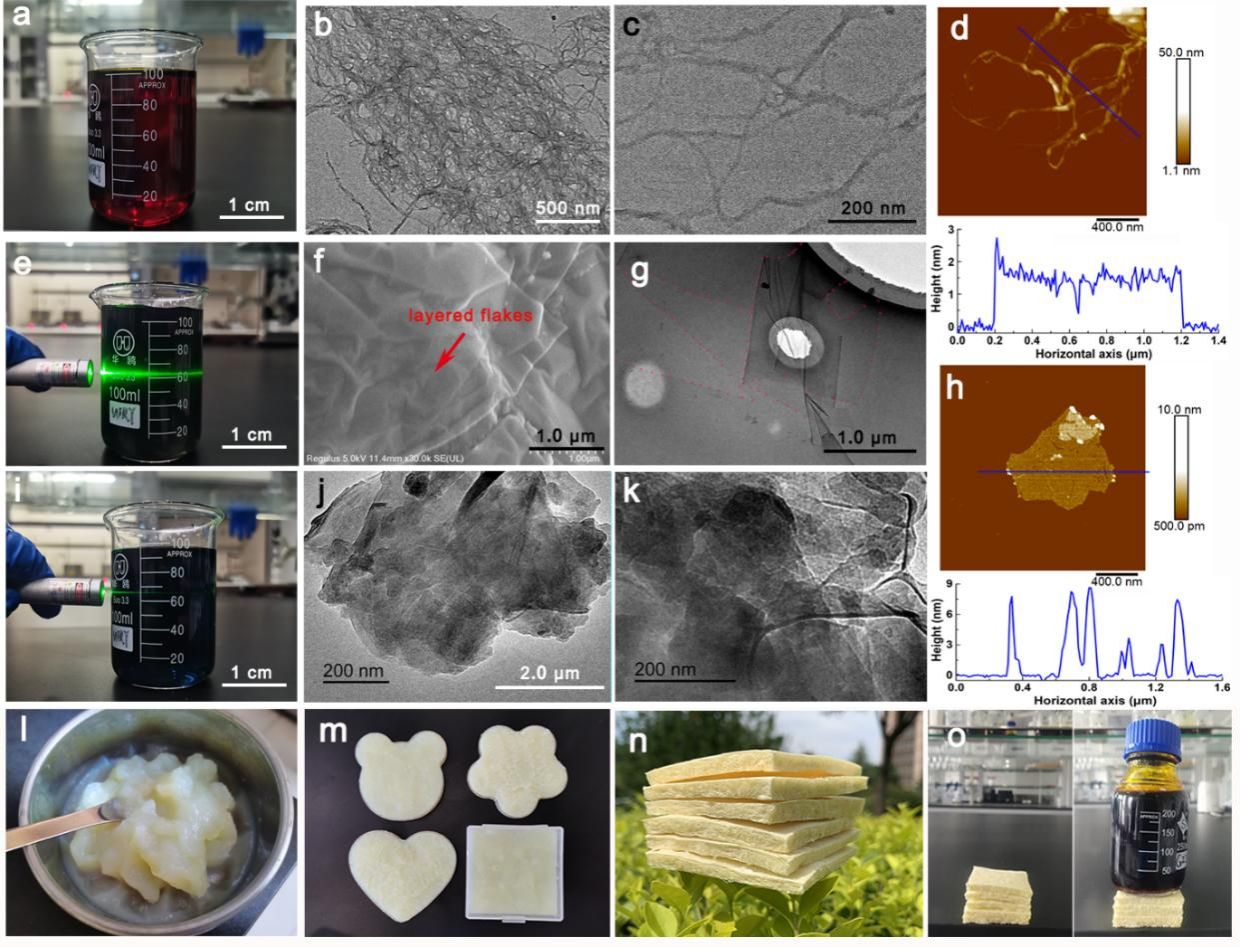

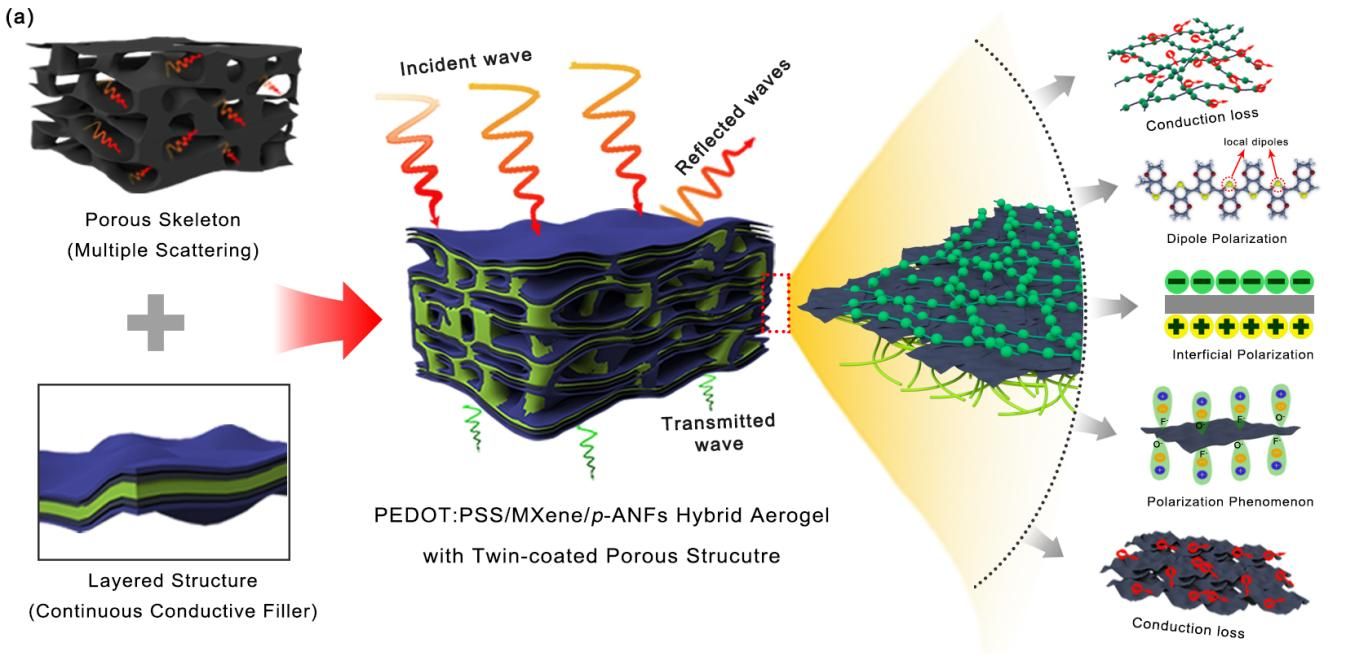

針對傳統電磁屏蔽材料反射效能高、效能不可諧調的瓶頸問題，提出“微孔骨架-梯度導電層”耦合策略，通過冷凍干燥與靜電自組裝實現p-ANFs、MXene與PEDOT:PSS的有序集成，創新性構建兼具微米孔與納米導電網絡的雙涂層氣凝膠。p-ANF形成的微孔骨架通過多重反射延長電磁波傳播路徑，增強吸收損耗；MXene層提供高導電網絡，PEDOT:PSS外層調控表面阻抗降低反射，突破吸收/反射性能的強關聯性矛盾，同時揭示微孔結構形變誘導導電網絡重構調控電磁損耗的規律，實現屏蔽效能41.27 dB，反射效能3.66 dB（達綠色屏蔽標準），絕對屏蔽效能達3063.7 dB·cm2·g?1。該研究成果可應用于5G通信、可穿戴設備、航空航天等領域，為解決電磁污染、提升精密設備穩定性提供解決方案。
